紫外线LED照射装置
节省空间,节省能源,寿命长,可大幅降低生产成本。
85mm正方体小型省空间设计。
省略复杂程序功能的简单操作。
耗电24W(4组同时使用),寿命20,000小时(推测值)。
|
|

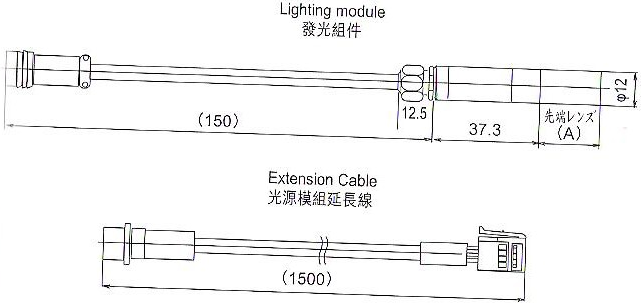

外观尺寸:
|

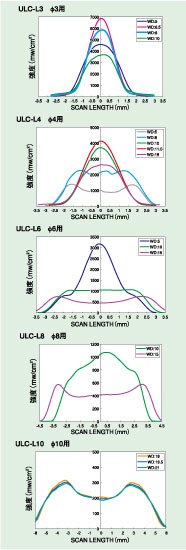

照射强度特性:
|
型號 |
ULC-2424N |
發光組件數量 |
1~4 |
調節範圍 |
About 40%~100% manual(手調式) |
定時功能 |
倒數計時 |
程控功能 ※1 |
燈泡ON/OFF(個別/同時),緊急停止
燈泡亮燈/滅燈 螢幕輸出,燈泡燒斷後警告輸出 |
工作環境 |
0~40℃/20~85%RH (無結露) |
冷卻方式 |
自然空氣冷卻 |
保險絲 |
2A 32A |
輸入電壓 |
DC24V |
消耗電力 |
24W Max Power in 4Module (4支發光組件之最大功率) |
電源變壓器 |
AC100~240V 50/60Hz ※2 |
發光組件
型號 |
ULC-H |
直徑(mm) |
LS-3LS |
LS-4LS |
LS-6LS |
LS-8LS |
LS-10LS |
發光頭用聚光頭 ※3 |
ø3 |
ø4 |
ø6 |
ø8 |
ø10 |
照射距離(mm) |
6.5 |
11.5 |
10.0 |
10.0 |
20.0 |
中心部照射強度(mW/cm2) |
6800 |
4000 |
1000 |
1000 |
200 |
壽命 |
20,000小時(平均值) ※4 |
Operation Condition |
0~40℃/20~85%RH (無結露) |
冷卻方式 |
自然空氣冷卻 |
照射波長 |
365nm(±5nm) |
級別 |
CLASS-3B (JIS C6802 : 2005)
內容於警告標誌上
|
※1 外部輸入電源時需要使用程控功能
※2 可選擇
※3 鏡頭和光出頭是配套請在訂貨時註明
※4 周圍溫度於25℃輸出功率70%的情況下延續亮燈後降至初期間照射強度的50%經過時間
|
